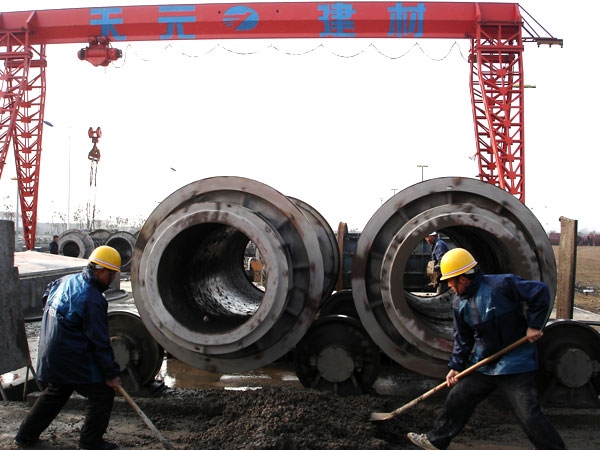

離心承插式水泥管模具由跑輪、筒體、插口模、承口內模、環縱向筋板組成，每個組成部分都有詳細的技術要求，它一般用來成型自應力鋼筋混凝土輸水管，下面是我司關于離心承插水泥管模具主要零部件的技術要求。
1. 跑輪

1.1 跑輪材料不低于ZG35中碳鑄鋼。

1.2 跑輪錐面斜角的偏差為±5mm，錐端直徑尺寸公差等級為IT9，表面粗糙度的最大允許值為12.5um。

1.3 跑輪踏面尺寸公差等級為IT11，表面粗糙度最大允許值為12.5um。

2. 筒體

2.1 支承法蘭錐面斜角的偏差為±5mm，錐端直徑尺寸公差等級為IT9，表面粗糙度的最大允許值為12.5um。

2.2 支承法蘭止口內徑尺寸公差等級為IT11，表面粗糙度的最大允許值為12.5um。

2.3 插口聯接法蘭止口外徑尺寸公差等級為IT11，表面粗糙度的最大允許值為12.5um。

2.4 內徑偏差：GMZ103-GMZ604為+3/-2mm；GMZ804為+3.5/-2mm。

3. 插口模

3.1 插口模材料不低于ZG25碳素鋼。

3.2 表面粗糙度的最大允許值為12.5um。

4. 承口內模

材料不低于ZG25碳素鋼，表面粗糙度的最大允許值為12.5um。

5. 裝配技術要求

5.1 輪緣距偏差+8/+2mm。

5.2 水泥管模具內徑（指同一截面）在剖分面處比垂直方向大2-4mm。

5.3 合模后，內壁縫隙和錯位不大于0.5mm。

5.4 水泥管模具有效長度偏差為+3/-1mm。

6. 外觀要求

6.1 止口、法蘭、跑輪、螺栓等無毛刺、銳邊、銹蝕及碰傷，水泥管模具內壁焊縫應修整，圓滑過渡。

6.2 油漆光亮，無漏漆、粘手、皺皮、流痕、氣泡及粘附不良。

6.3 縱、環向筋板配置平直。

名稱		GMZ103	GMZ153	GMZ203	GMZ253	GMZ304	GMZ354	GMZ404	GMZ504	GMZ604	GMZ804
公稱內徑，mm	D0	100	150	200	250	300	350	400	500	600	800
公稱長度，mm	L0	3000	3000	3000	3000	4000	4000	4000	4000	4000	4000
有效長度，mm	L	3080	3080	3080	3080	4088	4088	4107	4107	4117	4140
模具總長，mm	A	3170	3170	3170	3170	4170	4170	4170	4200	4200	4230
最大外徑，mm	D	750	750	750	1050	1050	1050	1050	1400	1400	1750
模具內徑，mm	D1	150	200	260	320	380	440	490	610	720	960
輪緣距，mm	S	2370	2370	2370	2370	3120	3120	3120	3120	3120	3120
插口模，mm	D2	164	214	274	334	397	457	514	634	743	984
	D3	152	202	262	322	382	442	496	616	726	966
	D4	146	196	256	316	376	436	490	610	718	958
	L1	20	20	20	20	25	25	35	35	40	50
	L7	72	72	72	72	80	80	92	92	102	117
承口內模，mm	D7	169	219	279	339	402	462	519	639	751	994
參考重量，kg		1050	1100	1200	1400	1700	1800	2000	2500	2800	4200
