水泥井管制品的質(zhì)量除取決于混凝土配合比、配筋量及其施加的預(yù)應(yīng)力、離心制度和養(yǎng)護(hù)制度等因素外，模具是關(guān)系制品質(zhì)量的關(guān)鍵設(shè)備。

井管模具在離心過程中承受很大的離心力及振動(dòng)力，還有蒸養(yǎng)過程中的熱應(yīng)力、鋼筋的預(yù)應(yīng)力（指預(yù)應(yīng)力混凝土井管）、自應(yīng)力混凝土膨脹力（指自應(yīng)力混凝土井管）、模具制造的焊接應(yīng)力、模具反復(fù)使用過程中所產(chǎn)生的疲勞應(yīng)力和銹蝕等因素的影響，致使模具不但嚴(yán)重影響產(chǎn)品質(zhì)量，還會(huì)引起模具劇烈跳動(dòng)或發(fā)生設(shè)備事故，因此，模具必須具備尺寸精確、不易變形、堅(jiān)固耐用、拆裝方便和具有一定的強(qiáng)度和剛度等基本要求。

水泥井管模具生產(chǎn)中需要大量重復(fù)使用，通常為3000~5000次左右。為保證足夠強(qiáng)度和剛度，規(guī)定跑輪輪距為2米或4米，不得超過4米。

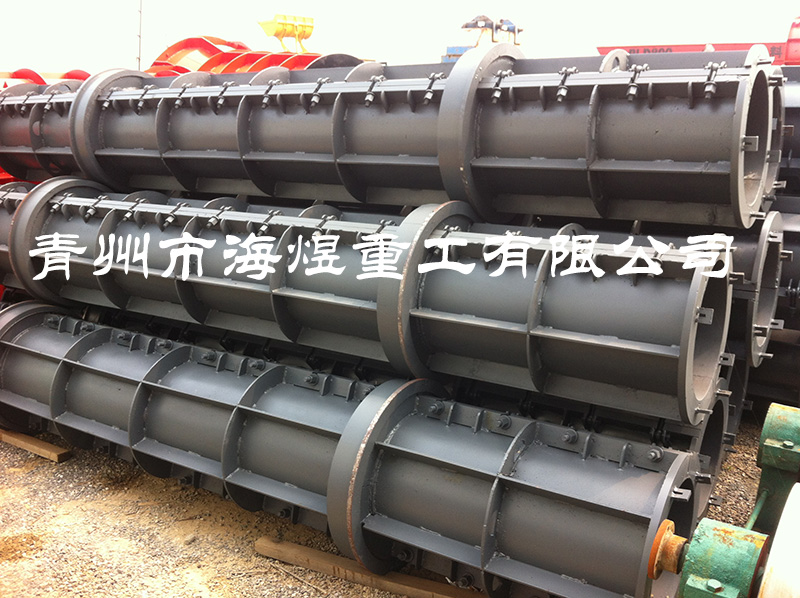

井管模具是鉚焊結(jié)構(gòu)，由兩個(gè)半圓筒組成，半圓筒由8mm左右鋼板壓制成型，筒體上有縱向和環(huán)向加強(qiáng)筋，水泥井管模具往往在生產(chǎn)過程中需半片起吊，故起吊點(diǎn)要選擇正確。

井管模具在制作和使用過程中會(huì)產(chǎn)生彎曲變形，當(dāng)變形值大于模具長(zhǎng)度的千分之一時(shí)，高速離心就會(huì)產(chǎn)生強(qiáng)烈的跳動(dòng)，既影響井管質(zhì)量，又影響水泥井管離心機(jī)的正常運(yùn)轉(zhuǎn)和成倍縮短模具的使用壽命，因此，必須及時(shí)對(duì)模具進(jìn)行校正。校正方法有頂壓法和火焰烤直法兩種。一般以同時(shí)采用兩種方法進(jìn)行校正為好，與此同時(shí)亦應(yīng)檢查校驗(yàn)離心機(jī)。

模具經(jīng)車床刨加工后，尺寸精確，保證模具在離心時(shí)的轉(zhuǎn)動(dòng)平穩(wěn)，模具跑輪和離心機(jī)托輪的表面要光滑，截面呈圓形。因跑輪和托輪在運(yùn)轉(zhuǎn)中磨擦損耗的不均勻性，使用一定時(shí)間后，其表面就會(huì)產(chǎn)生凹凸不平的現(xiàn)象，當(dāng)凹凸深度超過±3mm時(shí)，要及時(shí)將其車圓，在同一模具上各跑輪外徑相對(duì)偏差控制在±0.45mm以內(nèi)，防止離心過程中模具跳動(dòng)。

模具是分段制成的，使用單位在組裝后需在離心機(jī)上進(jìn)行空載運(yùn)轉(zhuǎn)試驗(yàn)，以80~120轉(zhuǎn)/分的轉(zhuǎn)速運(yùn)轉(zhuǎn)五分鐘，然后緩慢升高至450轉(zhuǎn)/分，運(yùn)轉(zhuǎn)5~15分鐘，進(jìn)行宏觀檢查，待運(yùn)轉(zhuǎn)平穩(wěn)，無(wú)劇烈振動(dòng)和異常響聲時(shí)，才可投產(chǎn)運(yùn)行。

為便于井管從模具中脫出，模具企口形式通常有階梯形和凹凸形兩種，操作時(shí)應(yīng)清除企口上的垃圾，嚴(yán)防碰撞損傷企口和漏漿，一般新模具不易產(chǎn)生跑漿現(xiàn)象，在使用一段時(shí)間后，可采用墊紙片、紙繩、小麻繩、草繩、小橡膠繩和蠟封等辦法來(lái)防止跑漿。

模具如長(zhǎng)期停止使用，應(yīng)清理干凈，再涂上防銹油蠟，上下兩片緊固連接后，堆放在干燥、平整、堅(jiān)實(shí)的場(chǎng)地上，落空的跑輪應(yīng)用墊料墊實(shí)，堆放層不得超過三層，每層跑輪與跑輪之間用墊料墊實(shí)，嚴(yán)禁半片堆放，有時(shí)也可不脫模將井管保留在模具內(nèi)，增加模具的剛度。

用高強(qiáng)鋼絲生產(chǎn)預(yù)應(yīng)力井管，因施加預(yù)應(yīng)力大，對(duì)模具要求更高，一般采用加固措施，例如，青州市海煜重工有限公司生產(chǎn)的預(yù)應(yīng)力井管模具，由原六道縱向加強(qiáng)筋增至十道，提高了模具的強(qiáng)度和剛度。
