全自動立式水泥制管機功能齊全，設計合理，制造精細，性能穩定可靠，機械化、自動化程度較高，有利于提高工效和減輕勞動強度，是一種新型的自動化水泥制管機械。

該機可生產內徑為150、200、250、300mm的水泥管及其它水泥制品管等。用該機生產的水泥管材力學性能好，能滿足低壓管道輸水灌溉技術要求，對發展和推動節水型灌溉農業具有現實意義。

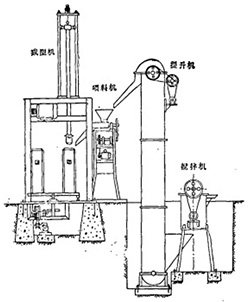

全自動立式水泥制管機圖

全自動立式水泥制管機具有如下特點：

1. 實現了生產過程全部機械化。該機由攪拌機、提升機、喂料機、水泥制管機等組成，生產中從料場拌合至成管全部由機械操作。拌料均勻，喂料速度及下料量均一，生產出來的管子質量穩定，密實度高。

2. 各工序由機械連續操作，工序間不間斷，縮短了成管時間（每節管子成管時間一般為2.5-3min），生產效率高。

3. 主軸扶正由導柱控制，保證了主軸的垂直度和同心度，生產的管子壁厚均勻（壁厚誤差小于2mm），管材規格標準。

4. 水泥制管機設有自動封水裝置，可以自動加封口水，使管口光滑、整齊、密實。

5. 生產過程全部通過自動控制臺進行操作，減少生產用工，生產過程中只需3人操作（1人配料、1人推管子、1人在控制臺操作）。由于生產自動化，減輕了工人勞動強度，也改善了勞動環境。

6. 該機可以通過更換壓頭及調整轉速達到生產多種口徑管材的目的。

7. 各個機械之間安裝緊湊，全套機械占地僅10m2，生產操作面小，便于在車間內安裝使用。

對內徑為150mm，壁厚25mm，管長980mm的管材進行內壓力試驗，抗?jié)B壓力為0.1MPa，爆破壓力達到0.15MPa。

管材的抗彎、抗壓、抗折強度指標，測試結果見附表。

對該機進行生產性能考核結果，累計520h，65個臺班，生產內徑為150mm管材7436節。班次生產率為15.3m/h，凈生產率為18m/h。

管子編號	管材尺寸			令期（天）	軸向抗壓強度（MPa）	抗彎強度（MPa）	抗折強度（MPa）
	內徑	壁厚	管長
1	150	25	980	28	8.95	5.80	4.13
2	150	25	980	28	7.10	4.83	3.61
3	150	25	980	28	7.79	4.83	4.64
平均	150	25	980	28	7.95	5.15	4.13
