鋼筋混凝土排水管是現代城市排水、農業灌溉以及水利工程發展必不可缺的重要基礎設施。近年來，隨著我國城市化建設的發展，小口徑排水管的市場需求日益增大，對高效率制管機的需求日益緊迫。目前鋼筋混凝土排水管的成型工藝主要分為離心法、懸輥法、擠壓法、搗實法和振動法五種基本方法，國內水泥制管界大多認為生產Φ1200mm以下小口徑的混凝土和鋼筋混凝土排水管以立式徑向擠壓工藝成型為優。立式徑向擠壓制管工藝生產效率高、無需蒸汽養護、成型后管內外表面光滑、工作噪聲低，經過幾十年的研制與發展，立式徑向擠壓制管技術和設備已走向成熟，并向自動化、智能化方向邁進。

一、立式徑向擠壓制管機國內外的研究現狀

雖然立式徑向擠壓設備的發展歷程只有30多年，但徑向擠壓這一技術來自于鑄造業。由于德國與美國對立式徑向擠壓制管技術和設備的研究起步較早，因此在立式徑向擠壓機設備領域處于領先地位。美國McCracken公司與德國Hess公司的產品成型快，更換模具方便，養護簡單，無廢渣，覆蓋了Φ300mm~Φ1200mm所有規格的混凝土管。德國Hess集團Radialpress RP系列的立式徑向擠壓制管機能夠生產最大口徑達Φ2500mm、長度達6000mm的混凝土排水管，其生產Φ300mm、3.5m長的水泥管僅需90s~100s，生產Φ1200mm、3.5m長的水泥管僅需180s~200s。

因為技術積累的不足以及發達國家的技術限制，早期國內主要以仿制為主，在現有制作工藝與設備的基礎上，通過積累經驗，逐步實現了較為成熟的技術。20世紀80年代開始引進并自行研制立式徑向擠壓制管工藝。20世紀90年代，從美國McCracken和德國Zublin企業各引進一套立式徑向擠壓制管工藝技術與設備用于制造混凝土和鋼筋混凝土排水管。20世紀90年代中期，山東省水泥科學研究院經多年研究開發了2G系列變速立式擠壓制管機，該成果獲得了省部級科技進步獎，該機具有多級變速以適應多種管徑生產所必須的最優轉速，不但能生產Φ150mm~Φ1000mm系列的水管，而且還能生產2孔~6孔的電纜管材，具有一機多用的功能。2010年又開始重新引進并研制新一代設備，目前，已研發出芯模振動等制管設備的江蘇華光雙順制管有限公司正著手研制新型立式徑向擠壓制管機。

目前，除了立式徑向擠壓技術自身的發展和改進外，立式徑向擠壓制管機的生產也向著自動化與多樣化方向邁進，觸摸屏通過豐富的畫面和操作選項可以極大地簡化操作過程，數據的存儲和查看功能可以準確地指示生產中的缺陷和不足，以供改進。

二、立式徑向擠壓制管機工藝

2.1 立式徑向擠壓制管機的工作流程

徑向擠壓制管工藝采用立式生產方法，模具豎直地立在地面的底部托盤上，由喂料機構向管內輸送半干硬性混凝土的同時，通過水泥制管機底部的托盤振動來密實混凝土，旋壓頭通過高速旋轉以擠壓管模內的混凝土。喂料速度與旋壓頭上升速度相同，水泥管內徑與旋壓頭直徑尺寸相同。采用立式徑向擠壓制管工藝時，由于承口部分很難用旋壓頭來壓實混凝土，因此在承口部分還必須配以輔助振動，一般還需要噴灑少量的水，使得水泥管承口部的塑性便于調整。立式徑向擠壓制管機結構示意圖如圖1所示。

2.2 立式徑向擠壓制管機的工藝優點

目前通常使用的制管工藝有5種，即離心法、懸輥法、擠壓法、搗實法和振動法。在這5種工藝中，離心、懸輥、搗實工藝被稱為傳統工藝，離心法施工方法簡單，但在離心轉速過高或過低時無法保證混凝土密度且容易發生離析現象，使水泥漿富集于管壁；懸輥法具備管身混凝土密實程度高、抗?jié)B水能力強、生產設備簡單易于操作的優點，但參數選擇不合理、操作不正確時會使生產質量不合格，甚至造成設備損壞。

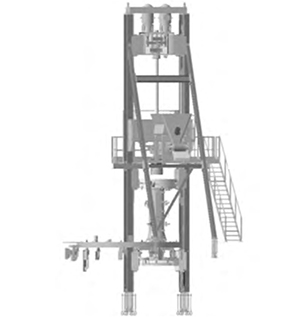

圖1 立式徑向擠壓制管機結構示意圖

立式徑向擠壓制管工藝的最大特點是成型制作周期短，生產效率高，生產一根水泥管的時間僅僅需要2min~3min左右，而且期間還可以配置機械手等自動化裝備，從而大大提高了生產速度。由于采用了先進的設計技術以及質量控制技術，因此使其生產的產品質量得到了有效的保證，克服了傳統鋼筋混凝土制造工藝易造成的鋼筋骨架扭曲縮短、損壞，管子易坍塌、斜裂以及抗?jié)B性差等缺陷。

立式徑向擠壓制管工藝的主要特征為動模與定模組成圓柱狀的空腔，2道~6道擠壓凸緣分布在動模與定模模腔的軸線方向，在保證鋼筋連接強度的條件下，鋼筋連接只需1次~2次擠壓完成，極大地提高了連接速度，操作便捷。

立式徑向擠壓制管工藝使用的原料為半干硬性甚至為干硬性混凝土，不會產生多余的廢水廢漿，相對環保；生產過程中噪聲較少，只有在水泥管承口成型時有一定的噪聲；水泥管生產出后只需要自然保濕，不需要費力用蒸汽來養護，節約能源。

2.3 立式徑向擠壓制管機的工藝缺陷

徑向擠壓制管工藝一般只適合于小口徑的混凝土圓管加工，直徑超過Φ1200mm的水泥管不適合徑向 擠壓的方式制造。其原因在于一旦加大水泥管的管徑，會使得水泥管的內壁增厚，旋壓頭很難達到水泥管所需要的擠壓力，由此可能會導致水泥管的抗?jié)B透性、抗載荷強度以及制造成本都達不到預期的要求。

與離心式與懸輥式制管機不同，立式徑向擠壓制管機主要為擠壓成型工藝。但是立式徑向擠壓成型工藝是瞬時過程，基本上沒有混凝土的液化而產生流動的過程，無法通過混凝土的再次液化來使水泥管排列密實，所以徑向擠壓制管機對原料的要求會相對較高，加大了細物料的用量，同時需保證混凝土顆粒均勻才能使得水泥管達到需要的密實度。

徑向擠壓工藝是對水泥管做圓周運動，很容易使得水泥管內部的鋼筋網扭曲損壞，所以在模具上增加了多個鋼筋骨架定位塊，用來固定鋼筋網防止其扭動。但骨架定位塊難以做到剛好壓緊且又不使骨架受力，若移除定位塊，鋼筋網會產生反彈，若反彈力大會使得水泥管局部產生裂紋，影響水泥管的抗?jié)B透性能。所以徑向擠壓制管機對鋼筋網的鋼筋質量、焊接質量等都有相對高的要求。

三、立式徑向擠壓制管機的發展趨勢

3.1 自動化與智能化

2017年蘇州科星混凝土水泥制品裝備有限公司開發并完成了“鋼筋混凝土排水管升芯式芯模振動自動化生產線”，立式徑向擠壓式制管機制造必然會向自動化與智能化邁進。

智能化控制系統是由智能機器和人類共同構成的人機一體化系統，人和智能機器相互合作，可以部分取代人類在生產制造過程中的腦力勞動。水泥產品行業起點較低，因此發展智能化制造可以大大提高生產制造管理水平、產品質量、生產效率，同時大大降低生產成本。

智能化的立式徑向擠壓制管機具有數據采集、數據沉淀、數據分析、有效計算輸出、智能判斷、智能執行等功能，除了可以實時采集數據信息供系統實施自動控制外，還能在限定范圍內調整參數設置，以保證設備長時間運行在最佳狀態。同時配合文字和圖像形式顯示，不僅便于操作員全面監視設備的運行動態，而且當設備發生故障時，維護人員可以快速查找并排除故障。另外，統計生產產品的數量、部分電機的運行時間等數據，便于車間的生產管理和設備的維護保養。隨著設備運行時間的增加，數據采集沉淀量加大，系統可靠性也隨之提高。

3.2 綠色環�；�

近年來，國家對工業制造節能降耗標準逐步提高，國家發改委發布38號文件，要求嚴格抑制部分行業產能過剩，這對水泥行業的能耗提出了更高要求。首先是制管材料的綠色化，可以減少污染的排放；其次在生產過程中，智能化生產可保證設備長時間運行在最佳狀態，從而大大提高生產效率，降低能源消耗。
